Как готовить 3д модель для печати на 3д принтере?

Замкнутый объем

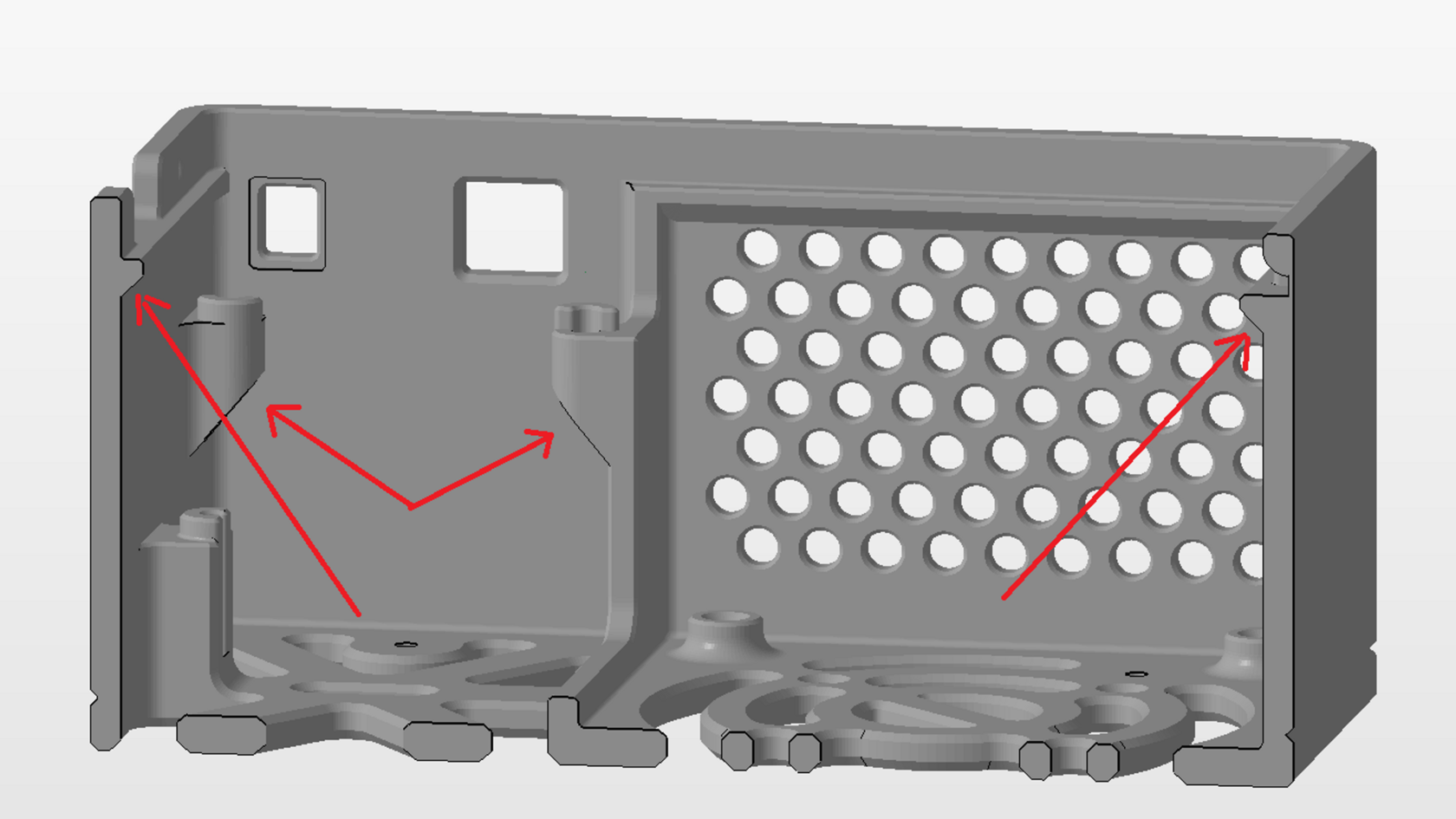

Все грани - контуры модели должны быть закрыты;
Не должно быть наслоения поверхностей (дублей);
Не должно быть отдельных поверхностей, а так же поверхностей с нулевой толщиной;
Модель должна быть вся с положительными нормалями;

Минимальные размеры

Минимальная толщина "стенки" или отдельного элемента 1.2 мм. Если стенка является "несущей" или вся модель состоит из стенки, рекомендуем минимум в 2-5 мм. Фактические рекомендации будут зависеть от формы, размеров и назначения модели;
Минимальный диаметр отверстий (диаметр) 2 мм;
Минимальный диаметр колонн 2 мм;

Поддержка

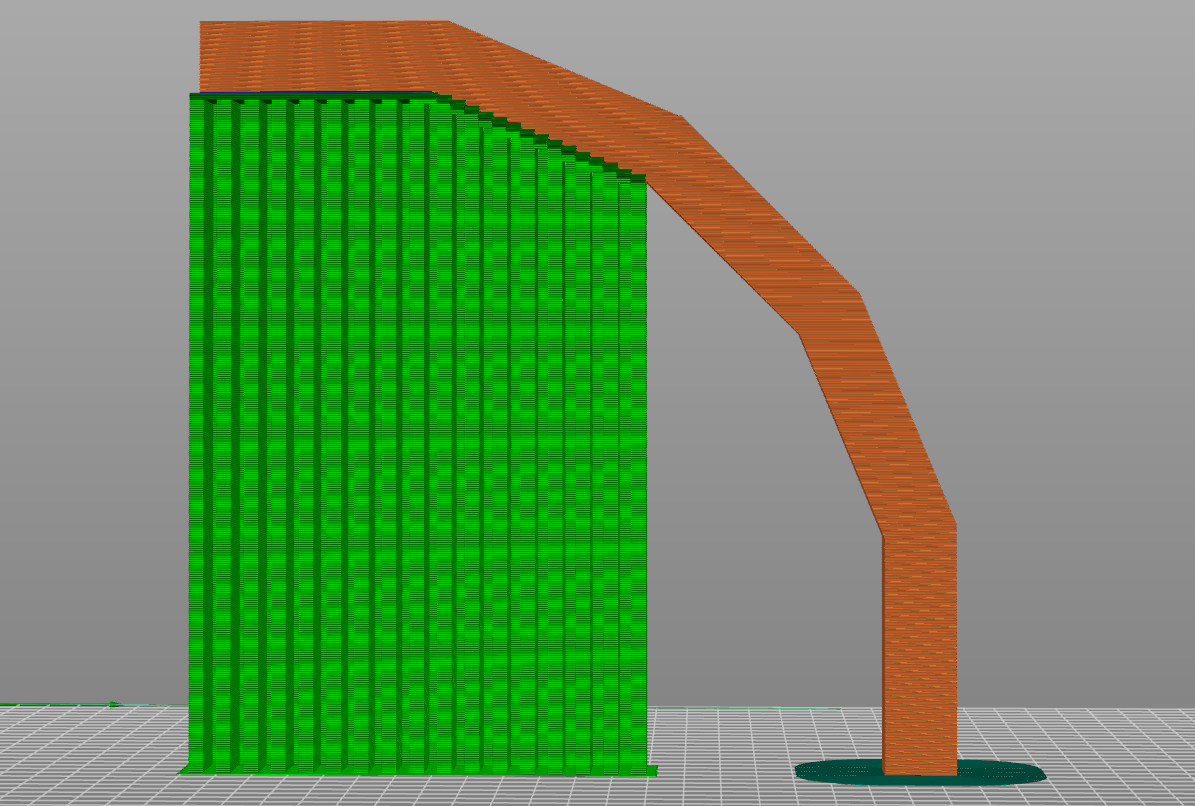

Под нависающими частями с отклонением по вертикали более чем на 35 градусов выстраивается поддержка, которая добавляет к стоимости, а также оставляет следы после удаления.

Чтобы уменьшить количество поддержек или вовсе избавиться от них можно:

Моделировать объект или его части определенным образом (вместо прямого угла 90 гр. делать радиус);

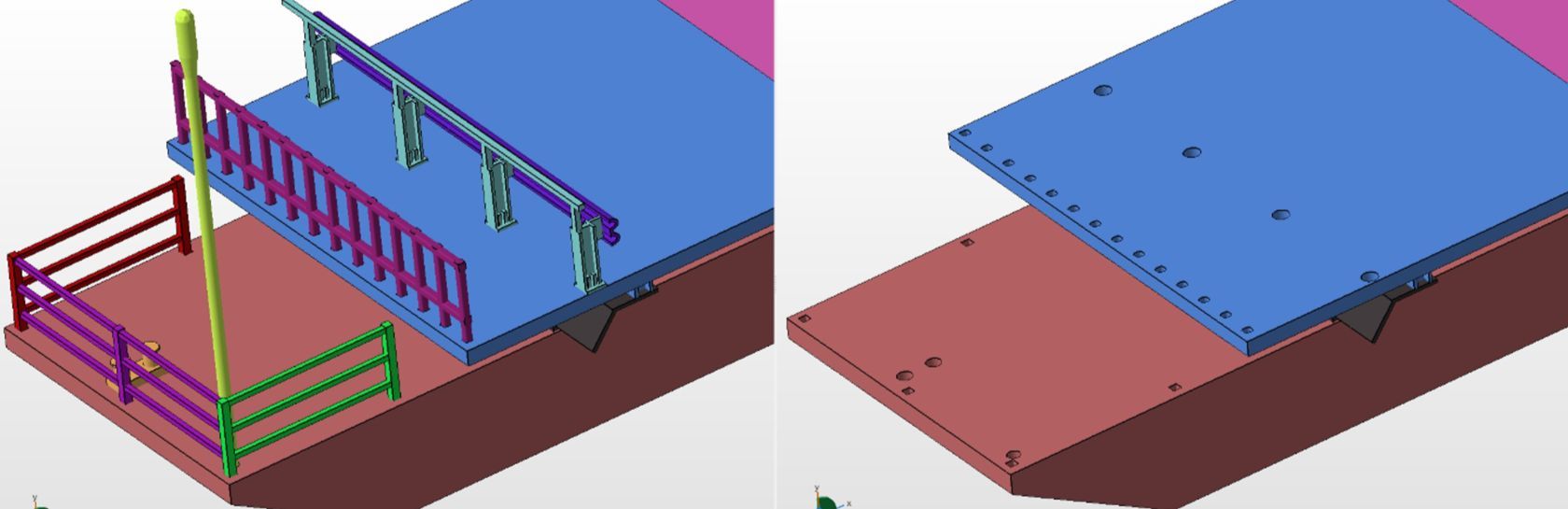

Делить модель на части и печать их отдельно (предусмотрев зазор между сопрягаемыми частями).

Слои

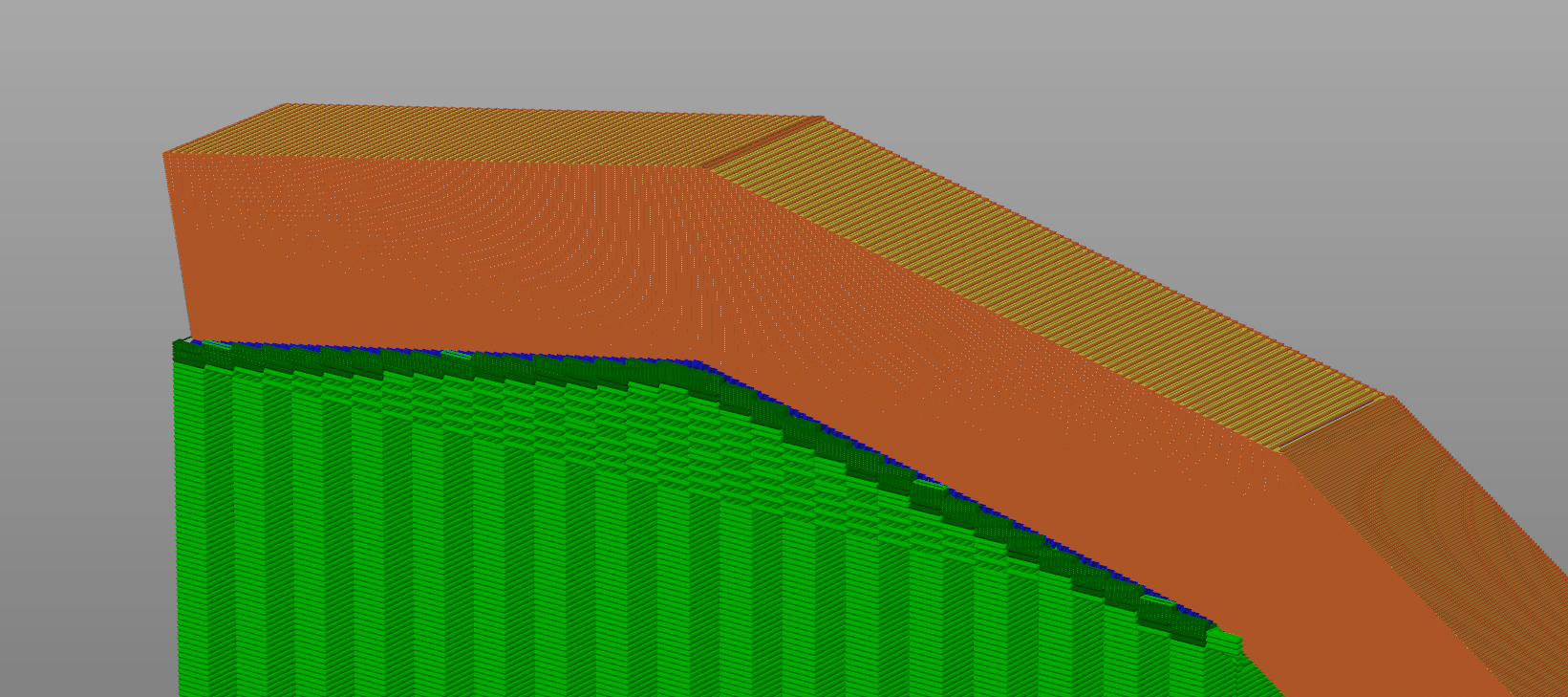

3д печать идет по слоям, их можно заметить по всей поверхности. Они особо заметны на поверхностях с небольшим отклонением от горизонтали.

Зазоры

Если модели должны вставляться одна в другую, между сопрягаемыми частями нужно оставлять "зазор" (пустое пространство):

Для размера до 150 мм - 0.2 мм. на строну, 0.4 мм. на диаметр;
Для размера до 300 мм - 0.3-0.6 мм соответственно;
Для размера до 400 мм - 0.4-0.8 мм соответственно;
Для размеры больше 400 мм по согласованию.

Масштаб

Проверьте масштаб после экспорта;
Если нет возможности, укажите 1 габаритный размер для масштабирования.

Качество экспорта

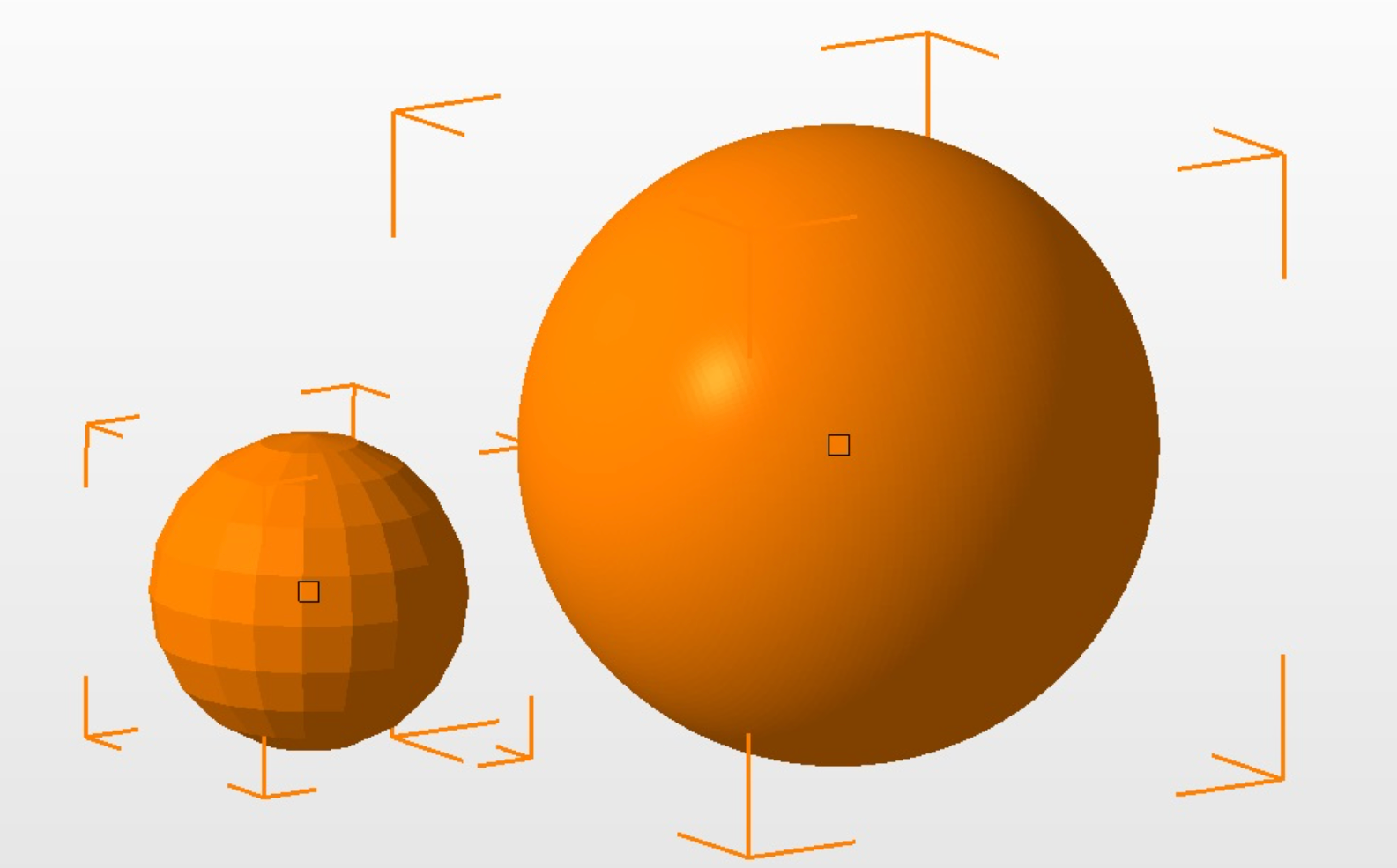

Убедитесь в достаточном количестве полигонов (треугольников) на округлых и цилиндрических поверхностях для обеспечения гладкости поверхности. Ставьте среднее или высокое качеством экспорта (для расчета достаточно низкого).

Правильный формат

STL (binary), STP, IGS, OBJ, FBX в правильном масштабе, весом до 200 мб.

В заключении

В финальной редакции файл должен быть сведен в одну оболочку и, по возможности, проверен на наличие ошибок в программах Materialise magics, Netfabb или аналогах.
